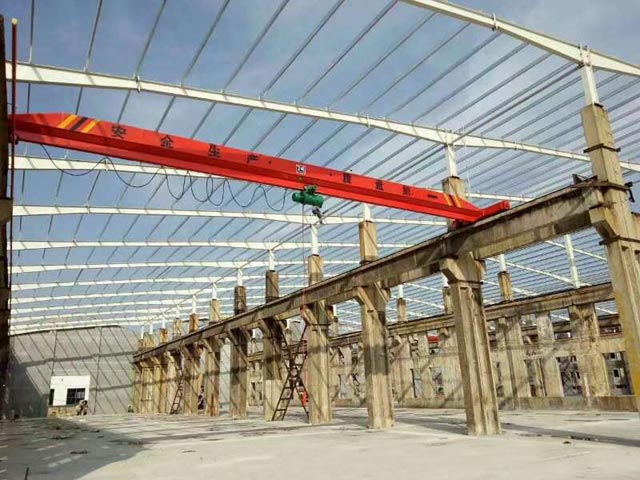

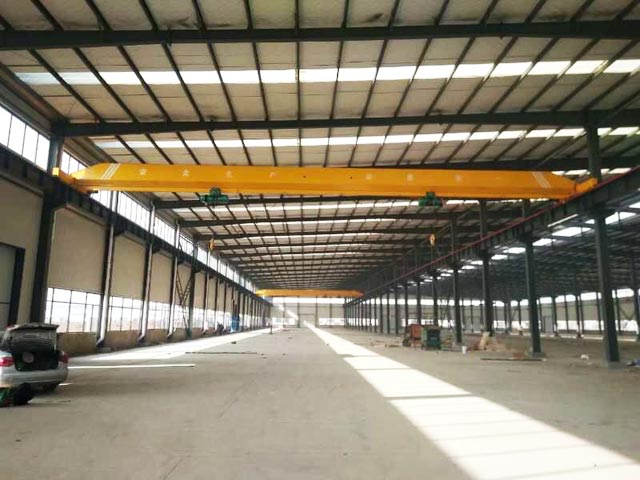

LD型電動單梁起重機具有結構合理，整機剛性強的特點。整機與CD1、MD1、HC型電動葫蘆配套使用，是一種輕小型的起重機械。其起重量為1t-32t。跨度為7.5-22.5m，工作級別為A3-A5，工作環境溫度為-25-40℃。
本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆腐蝕性介質環境中使用。
本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，人門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

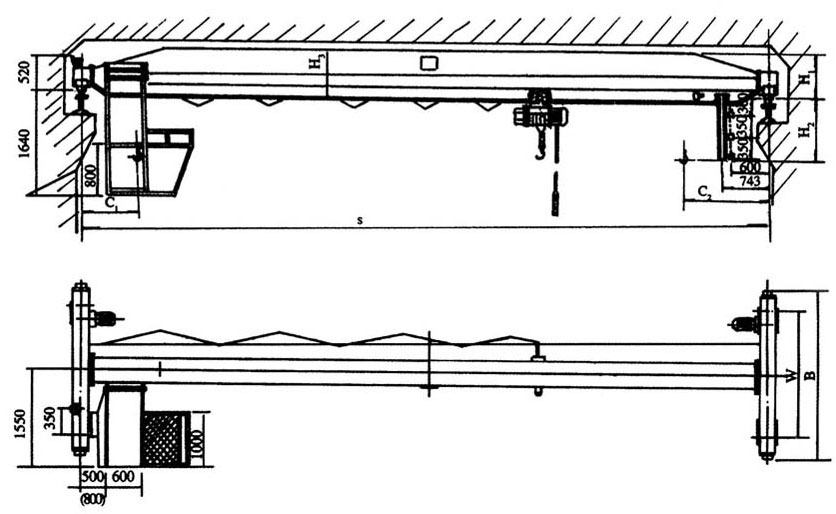

簡圖
技術參數表
| 起重機運行機構 | 運動速度 m/min | (地)20 | (地)30 | (室地)45 | (室地)60 | (室地)75 | |
| 速比 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| 電動機 | 型號 | 錐形鼠籠 | 錐形繞線 | ||||
| 功率 kw | 2x0.8 | 2x1.5 | |||||
| 轉速(n/min) | 1380 | ||||||
| 起升機構(電動葫蘆) 及電動葫蘆運行機構 | 電動葫蘆型式 | MD1型 CD1型 | |||||
| 起升速度(n/min) | 8/0.8(7/0.7) | ||||||
| 起升高度H(m) | 6 9 12 18 24 30 | ||||||
| 運動速度(n/min) | 20 30 | ||||||
| 電動機 | 錐形鼠籠型 | ||||||
| 工作制度 | 中級 Jc=25% | ||||||
| 電源 | 380v 50Hz | ||||||
| 車輪直徑 | φ270 | ||||||
| 軌道面寬 | 37-70 | ||||||
| 起重量t | 跨度m | 起重機總量 | 輪壓(KN)≤ | 輪壓(KN)≥ | 基本尺寸 | ||||||
| H1 | H2 | H3 | B | C1 | C2 | W | |||||
| 2 | 7.5 | 2.18 | 1.94 | 0.40 | 490 | 550 | 2500 | 871.5 | 1292.5 | 2000 | |
| 8 | 2.22 | 1.95 | 0.41 | ||||||||
| 8.5 | 2.26 | 1.96 | 0.42 | ||||||||
| 9 | 2.32 | 1.98 | 0.44 | ||||||||
| 9.5 | 2.36 | 1.99 | 0.45 | ||||||||
| 10 | 2.40 | 2.00 | 0.46 | ||||||||
| 10.5 | 2.45 | 2.01 | 0.47 | ||||||||
| 11 | 2.50 | 2.01 | 0.48 | ||||||||
| 11.5 | 2.61 | 2.05 | 0.51 | ||||||||
| 12 | 2.66 | 2.06 | 0.52 | ||||||||
| 12.5 | 2.75 | 2.09 | 0.55 | 3000 | 2500 | ||||||
| 13 | 2.80 | 2.11 | 0.57 | ||||||||
| 13.5 | 2.85 | 2.12 | 0.58 | ||||||||
| 14 | 2.90 | 2.13 | 0.59 | 490 | 595 | ||||||
| 14.5 | 3.03 | 2.17 | 0.63 | 580 | 700 | ||||||
| 15 | 3.09 | 2.18 | 0.64 | ||||||||
| 15.5 | 3.14 | 2.19 | 0.65 | ||||||||
| 16 | 3.20 | 2.21 | 0.67 | ||||||||
| 16.5 | 3.25 | 2.22 | 0.68 | ||||||||
| 17 | 3.31 | 2.23 | 0.69 | ||||||||
| 19.5 | 4.25 | 2.48 | 0.94 | 660 | 800 | 3500 | 3000 | ||||
| 22.5 | 5.07 | 2.68 | 1.14 | 785 | 900 | ||||||
| 3 | 7.5 | 2.28 | 2.45 | 0.41 | 530 | 650 | 2500 | 818.5 | 1291 | 2000 | |
| 8 | 2.33 | 2.46 | 0.42 | ||||||||
| 8.5 | 2.38 | 2.48 | 0.44 | ||||||||
| 9 | 2.43 | 2.49 | 0.45 | ||||||||
| 9.5 | 2.48 | 2.56 | 0.46 | ||||||||
| 10 | 2.53 | 2.52 | 0.48 | ||||||||
| 10.5 | 2.58 | 2.53 | 0.49 | ||||||||
| 11 | 2.64 | 2.54 | 0.50 | ||||||||
| 11.5 | 2.72 | 2.50 | 0.52 | 580 | 700 | ||||||
| 12 | 2.78 | 2.58 | 0.54 | ||||||||
| 12.5 | 2.87 | 2.61 | 0.57 | 3000 | 2500 | ||||||
| 13 | 2.93 | 2.62 | 0.58 | ||||||||
| 13.5 | 2.99 | 2.64 | 0.60 | ||||||||
| 14 | 3.04 | 2.65 | 0.61 | ||||||||
| 14.5 | 3.57 | 2.78 | 0.74 | 660 | |||||||
| 15 | 3.65 | 2.80 | 0.76 | ||||||||
| 15.5 | 3.71 | 2.82 | 0.78 | ||||||||
| 16 | 3.78 | 2.84 | 0.80 | ||||||||
| 16.5 | 3.85 | 2.85 | 0.81 | ||||||||
| 17 | 3.93 | 2.87 | 0.83 | ||||||||
| 19.5 | 4.68 | 3.10 | 1.06 | 745 | 900 | 3500 | 300 | ||||
| 22.5 | 5.23 | 3.24 | 1.20 | 820 | 1000 | ||||||
本樣所提供重量為設計值，制造值±15%
| 起重機運行機構 | 運動速度 m/min | (地)20 | (地)30 | (室地)45 | (室地)60 | (室地)75 | |
| 速比 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| 電動機 | 型號 | ZDY122-4 | ZDY131S-4 ZDR112L1-4 | ZDY112L1-4 | |||
| 功率 kw | 1.5x2 | 2.2x2 | 2.2x2 | ||||
| 轉速(n/min) | 1380 | ||||||
| 起升機構(電動葫蘆)及電動葫蘆運行機構 | 電動葫蘆型式 | MD1型或CD1型 | |||||
| 起升速度(n/min) | 3.5、3.5/0.35 | ||||||
| 起升高度H(m) | 12 18 24 30 | ||||||
| 運動速度(n/min) | 20 30 | ||||||
| 電動機 | 錐形鼠籠型 | ||||||
| 工作制度 | A3-A5 | ||||||
| 電源 | 3相380v 50Hz | ||||||
| 車輪直徑 | φ370mm | ||||||
| 軌道面寬 | 37-70mm | ||||||
本樣所提供重量為設計值，制造值±15%
| 起重量t | 跨度m | 基本尺寸 | 起重機總量 | 輪壓(KN)≤ | 輪壓(KN)≥ | ||||||
| H1 | H2 | H3 | B | C1 | C2 | W | |||||
| 16 | 16 | 1050 | 2100 | 1400 | 3500 | 1830 | 1230 | 2500 | 6.85/7.36 | 11.74/12.59 | 1.76/1361 |
| 16.5 | 7.00/7.55 | 11.62/11.77 | 1.63/1.78 | ||||||||
| 17 | 7.15/7.78 | 11.65/11.80 | 1.65/1.80 | ||||||||
| 17.5 | 1050 | 2100 | 1400 | 3500 | 1830 | 1230 | 3000 | 7.40/7.92 | 12.20/13.50 | 1.75/1.90 | |
| 18 | 7.55/8.08 | 12.26/13.56 | 1.79/1.94 | ||||||||
| 18.5 | 7.70/8.22 | 12.32/13.62 | 1.83/1.98 | ||||||||
| 19 | 7.75/8.30 | 12.38/13.68 | 1.87/2.02 | ||||||||
| 19.5 | 7.90/8.45 | 13.44/14.72 | 1.91/2.06 | ||||||||
| 20 | 1050 | 2100 | 1450 | 3500 | 1830 | 1230 | 3000 | 8.54/9.01 | 13.75/15.05 | 2.05/2.20 | |
| 21.5 | 8.67/9.14 | 13.80/15.10 | 2.07/2.22 | ||||||||
| 22 | 8.80/9.27 | 13.85/15.15 | 2.09/2.24 | ||||||||
| 22.5 | 8.93/9.40 | 13.90/15.20 | 2.11/2.26 | ||||||||
| 起重量t | 跨度m | 基本尺寸 | 起重機總量 | 輪壓(KN)≤ | 輪壓(KN)≥ | ||||||
| H1 | H2 | H3 | B | C1 | C2 | C3 | |||||
| 32 | 13.5 | 900 | 2100 | 1350 | 3000 | 1830 | 1230 | 2500 | 10.55/9.28 | 19.96/18.58 | 7.15/6.80 |
| 14 | 10.80/9.67 | 20.23/19.18 | 7.45/6.98 | ||||||||
| 14.5 | 900 | 2100 | 1300 | 2500 | 1830 | 1230 | 2000 | 11.60/9.90 | 20.65/19.40 | 7.95/7.22 | |
| 15 | 11.94/10.35 | 20.97/19.80 | 8.33/7.68 | ||||||||
| 15.5 | 12.35/10.65 | 21.38/20.20 | 8.58/7.956 | ||||||||
| 16 | 12.84/11.05 | 21.60/20.55 | 8.78/8.28 | ||||||||
| 16.5 | 900 | 2100 | 1300 | 3000 | 1830 | 1230 | 2500 | 12.35/11.38 | 22.10/20.80 | 9.11/8.85 | |
| 17 | 12.88/11.70 | 22.55/21.10 | 9.45/9.18 | ||||||||
| 17.5 | 1050 | 2100 | 1450 | 3500 | 1730 | 1230 | 3000 | 13.55/12.10 | 22.90/21.40 | 9.85/9.45 | |
| 18 | 13.96/12.45 | 23.32/21.90 | 10.31/9.80 | ||||||||
| 18.5 | 14.45/12.75 | 23.45/22.32 | 10.76/10.22 | ||||||||
| 19 | 14.83/13.12 | 23.86/22.75 | 11.13/10.65 | ||||||||
| 19.5 | 15.32/13.45 | 24.27/23.18 | 11.62/11.14 | ||||||||
| 20 | 1100 | 2100 | 1500 | 3500 | 1830 | 1230 | 3200 | 15.77/13.76 | 24.77/23.62 | 11.97/11.52 | |
| 20.5 | 16.15/14.15 | 25.28/24.11 | 12.44/12.05 | ||||||||
| 21 | 16.40/14.50 | 25.71/24.63 | 12.73/12.43 | ||||||||
| 21.5 | 16.98/14.85 | 26.24/24.85 | 13.55/13.06 | ||||||||
| 22 | 17.40/15.23 | 26.68/25.22 | 13.81/13.42 | ||||||||
| 22.5 | 17.85/15.68 | 26.93/25.67 | 14.27/13.86 | ||||||||
本樣所提供重量為設計值，制造值±15%
